　　對于這樣的專業的問題就得請專業的人員為您解答才行，下面就請亞諾天下儀器生產廠家的技師為您專業解答：

　　影像儀的鏡頭分類如下類型，有相應的鏡頭說明：

　　1.P型鏡頭

　　(1)自動定位鏡頭，本身瞳焦已經調節好，需要檢驗從ZUI大倍率到ZUI小倍率的清晰度，是否一致、是否清晰。

　　(2)檢驗同軸度，即ZUI大倍率到ZUI小倍率取像在同一位置，不能偏移或偏移太大，均視為不良品，必需重新更換鏡頭。

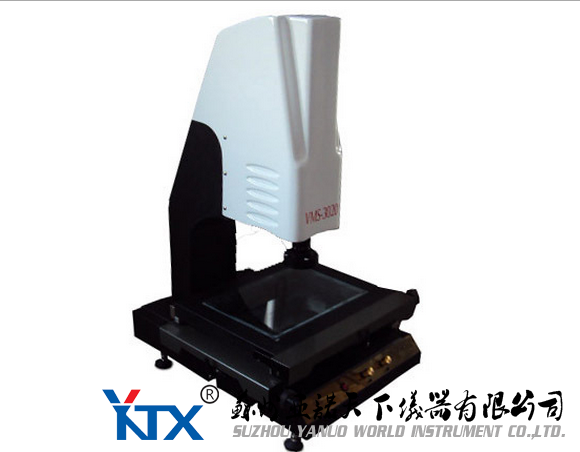

                                   影像儀，圖一                                                           影像儀鏡頭，圖二

　　(3)光學放大倍率為0.7—4.5X，即0.7倍到4.5倍之間共九種倍率。

　　(4)清晰度根據校正塊、實際對象成像反映來進行判斷。

　　2.E型鏡頭

　　(1)此鏡頭為普通工業鏡頭，需要手動調節瞳焦，在機臺安裝好以后，手動調節使用ZUI大倍率和ZUI小倍率時，圖像同樣的清晰，如果不能調節清晰度視為不良品，如果調節后鏡頭有晃動等不穩定因素存在，也視為不良品。

　　(2)檢驗同軸度，即ZUI大倍率到ZUI小倍率取像在同一位置，不能偏移或偏移太大，均視為不良品，必需重新更換鏡頭。

　　(3)光學放大倍率為0.7—4.5X。

　　(4)清晰度根據校正塊、實際對象成像反映來進行判讀。

　　3.L型鏡頭

　　(1)此鏡頭為普通工業鏡頭，需要手動調節瞳焦，在機臺安裝好以后，手動調節使ZUI大倍率和ZUI小倍率時，圖像同樣的清晰，如果不能調節清晰度視為不良品，如果調節后鏡頭有晃動等不穩定因素存在，也視為不良品。

　　(2)檢驗同軸度，即ZUI大倍率到ZUI小倍率取像在同一位置，不能偏移或偏移太大，均視為不良品，必需重新更換鏡頭。（見如圖，圖二，影像儀鏡頭）

                                      鏡頭

　　(3)光學放大倍率為0.7—4.5X。

　　(4)清晰度根據校正塊、實際對象成像反映來進行判讀。

　　4.自動變焦鏡頭

　　(1)為自動定位鏡頭本身瞳焦已經調節好，需要檢驗從ZUI大倍率到ZUI小倍率的清晰度，是否一致、是否清晰。

　　(2)檢驗同軸度，即ZUI大倍率到ZUI小倍率取像在同一位置，不能偏移或偏移太大，均視為不良品，必需重新更換鏡頭。

　　(3)光學放大倍率為0.7—4.5X。

　　(4)清晰度根據校正塊、實際對象成像反映來進行判讀。
