企業資料通過認證上等技師為您解答：影像儀又名二次元測量儀、影像測量儀、2.5次元影像測量儀或三次元影像測量儀，是建立在CCD數位影像的基礎上，依托于計算機屏幕測量技術和空間幾何運算的軟件能力而產生的高精密光學影像測量儀器，應用于機械、電子、航空航天、模具等領域;是傳統投影儀的替代品，影像儀與電腦連接實現了產品測量的數字化及影像化，主要測量產品的長、寬、直徑、角度、臺階高度等幾何圖形的測量。其電動CNC版本可實現產品的自動化測量，大大提高了測量效率，節省了用工成本，是現代企業品質檢測部門的優選。同時，隨著影像儀技術的進一步提高，有研發能力的公司已經推出了PCB測量儀、一健高速測量儀、在線高速測量儀等新品，0.3秒就可以完成一個產品的測量，當然速度還在加快中。。。。。。。（見如圖：）

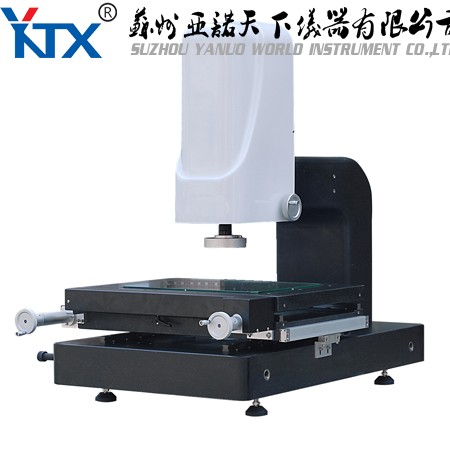

影像儀
影像儀優點：
它克服了傳統投影儀的不足，是集光、機、電、計算機圖像技術于一體的新型高精度、高科技測量儀器。由光學顯微鏡對待測物體進行高倍率光學放大成像，經過CCD攝像系統將放大后的物體影像送入計算機后，能高效地檢測各種復雜工件的輪廓和表面形狀尺寸、角度及位置，特別是精密零部件的微觀檢測與質量控制?？蓪y量數據直接輸入到AUTOCAD中，成為完整的工程圖，圖形可生成DXF文檔，也可輸入到WORD、EXCEL中，進行統計分析，可劃出簡單的 Xbar-S管制圖，求出Ca,等各種參數。
影像儀的主要用途有那些地方?
二級技師為您專業解答：影像測量儀用于測量二維尺寸，廣泛應用在各種不同的精密產業中(如：手機配件、家電制品、連接器、機械配件、精密夾治具、塑膠、五金、電腦周邊行業等的測量)，下面我們拿一個生活中案例來說說——用于在卡尺、角度尺很難測量到或根本測量不到的但在裝配中起著重要的零部件尺寸、角度等，如硅膠、電路板的爬電距離、電器間隙、控制面板的燈孔、塑料件的某些尺寸等等，還可用于對某些零部件的圖片進行照片用于分析不良原因。
