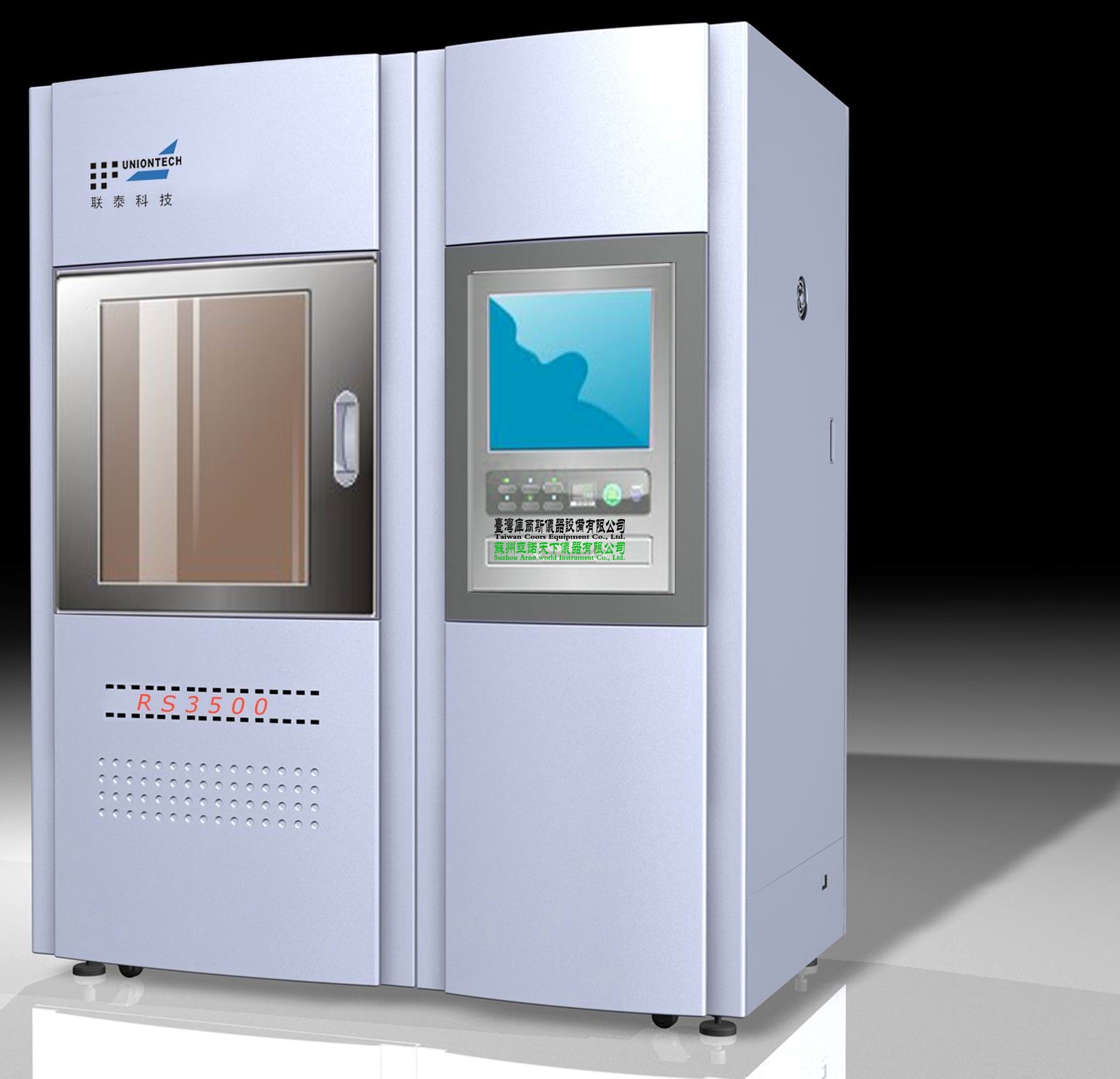

激光快速成型機RS3500

設備特點：
    - 采用振鏡掃描技術，掃描速度快，加工效率高

- 負壓吸附式刮板，涂層均勻可靠

- 掃描路徑自動化

-自動工藝參數

-便拆式工作臺，操作方便

-激光在線測量，工藝參數全自動設置

-液位自動控制

-電氣系統PLC控制，穩定可靠

-觸摸式面板，液晶顯示

主要技術參數：

-成型范圍（L×W×H ）350×350×300mm

- 機器尺寸（L×W×H ）1610×1050×1900mm

-分層厚度：0.05-0.25mm

-數據接口：STL（支持帶有STL接口的三維造型軟件，如：Pro/E,UG,Solidworks,Catia等

-成型精度：±0.1mm（L≤100mm）或±0.1mm×L（L＞100mm）

-激光功率：≥500mw

-光斑直徑：0.15-0.25mm

-掃描速度：5m/s

-設備重量：1200KG

-額定輸入功率：2.5KVA

技術特點：

  - 設計可視化

能以ZUI快的速度將設計思想轉變?yōu)榫哂幸欢ńY(jié)構功能的產品原型或直接制作零件，使設計模型從“看得見”（三維數模）到“摸得著”（實物），從而可以對產品設計進行快速評估、測試及功能試驗，以縮短產品開發的研制作周期，減少開發費用。

  - CAD模型直接驅動，設計制造高度一體化

   由于快速成型技術采用了離散堆積的加工工藝，使CAD和CAM很好地結合在一起，真正實現了設計制造之間的無縫連接。

  - 高度柔性

在CAD數據的驅動下，能實現任意復雜形狀零件原型的制造。若要生產不同形狀的零件模型，只需改變CAD模型，重新調整和設置參數即可。產品的造價與產品的復雜性無關。

  - 成型全過程的快速性

從CAD設計到原型零件制成，一般只需幾個小時至幾十個小時，速度比傳統的成型方法快得多。

  - 自由成型制造

成型過程無需專用夾具或工具，無需人員干預。

技術原理：

 快速成型（Rapid Prototyping）技術是一種新型制造技術，與傳統的切削加工不同，RP技術采用逐層材料累加法加工實體模型來，故也稱為增材制造（Material Incress Manufacturing，MIM）或分層制造技術（Layered Manufacturing Technonogy，LMT）。

  RP技術是基于離散堆積成型的思想，由CAD模型直接驅動，把零件的三維數字模型進行離散化，然后按照數字積分的思路進行逐層加工，以快速完成任意復雜形狀三維實體零件的制作加工。

  SL（Stereolithgraphy）工藝也稱立體光固化技術，是機械、激光、光化學、軟件、控制技術的結晶。它基于光敏樹脂受紫外光照射凝固的光聚合原理，由計算機控制激光逐層掃描固化液槽中的光敏樹脂，每一層固化的截面是由零件的三維CAD模型軟件分層得到，直至ZUI后得到光敏樹脂實物原型。
