亞諾天下公司電氣自動化控制柜項目啟動

亞諾天下公司吸收了以30年的工控

經驗和不斷發展的技術和人才，為world級公司長期配套高精度電控設備:

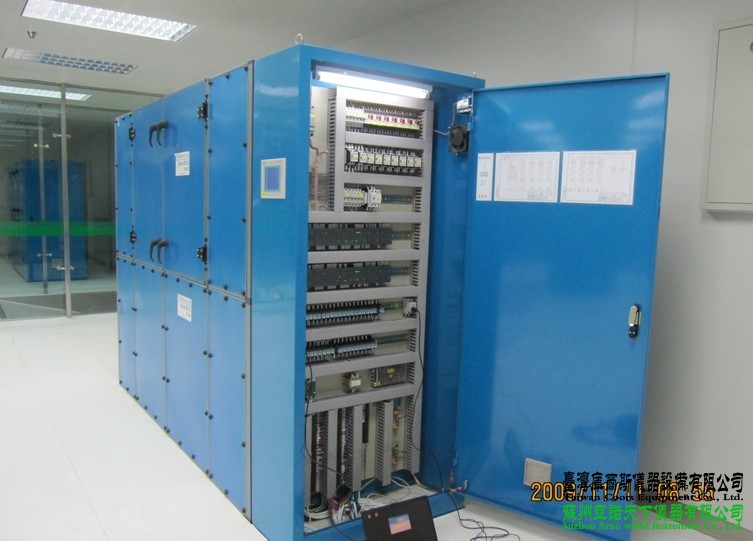

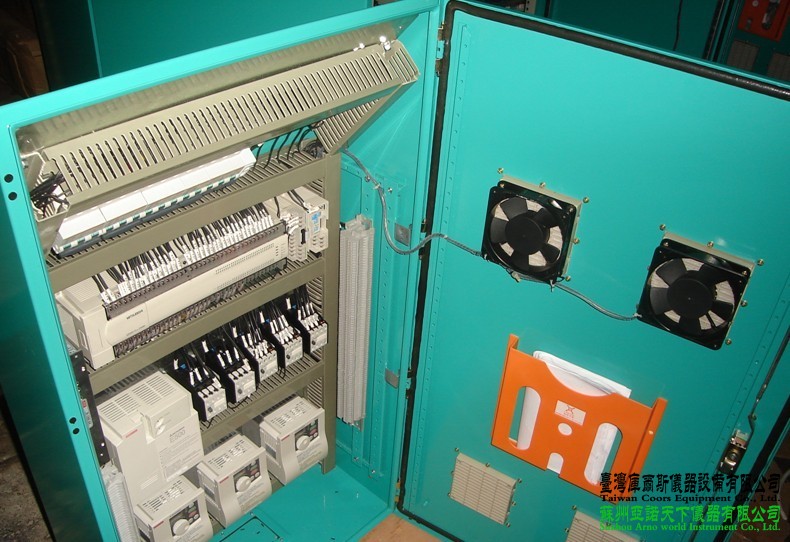

上圖是我們?yōu)楸本┠辰艹銎髽I(yè)設計和制造的某西門子S7-300為核心的PLC電控柜。

上圖為我們?yōu)檎憬臣徔椘髽I(yè)定制繞線機控制

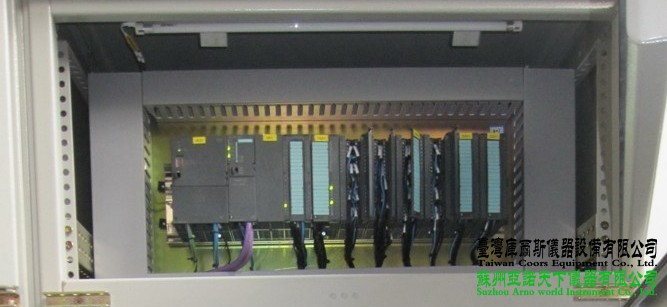

上圖為西門子300冗余

上圖為三菱系統的

具體來說， 我們電氣控制系統的流程如下：

1、選擇元器件

機型選擇的基本原則是在滿足控制要求的前提下，保證可靠、維護方便

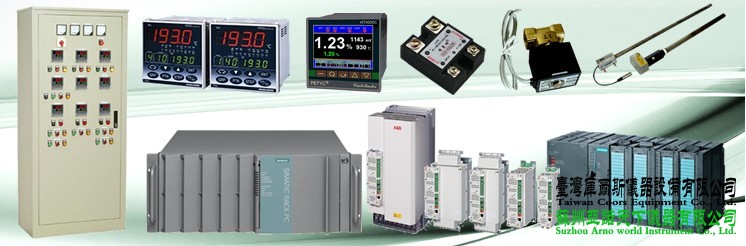

主要有：空開、接觸器、PLC、變頻器、傳動傳感以及人機界面等；

至于品牌我們一般采用西門子、三菱、施耐德、臺達、AB與丹佛斯等，客戶可以任選！

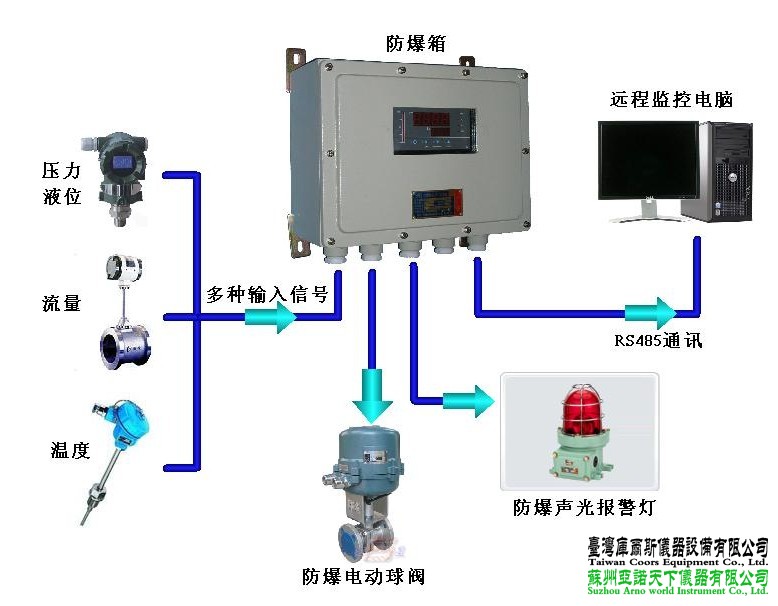

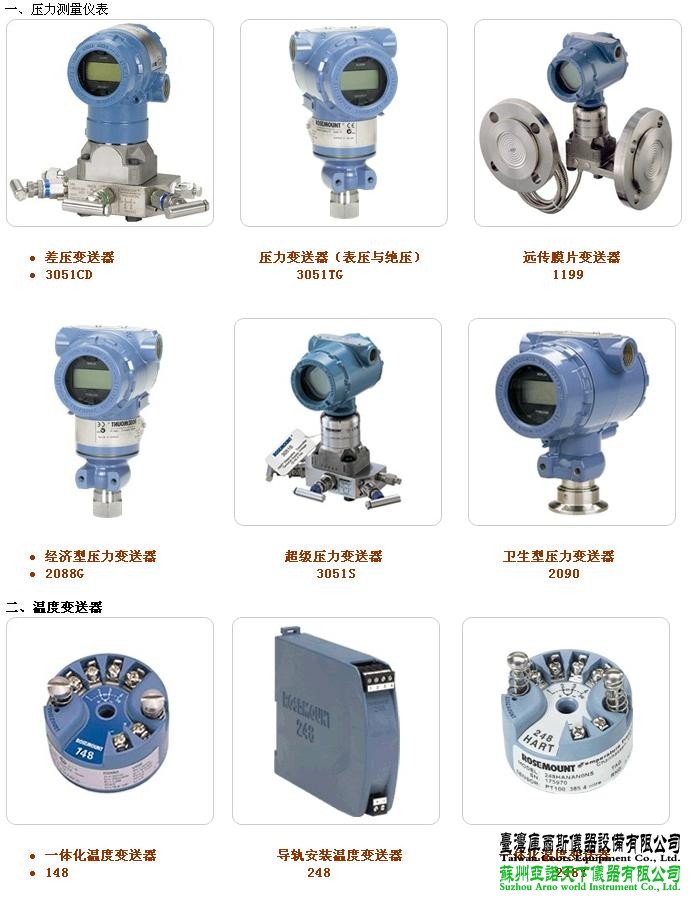

其中的特殊功能模塊：比如有溫度、壓力、流量、液位等，選用模擬量IO，配接相應的傳感器、變送器和驅動裝置等：


我們的北京某項目被評為卡夫集團中國區樣本工程，本公司同時也是施耐德中低壓集團的核心自控商；：其開關類為施耐德，接觸器采用西門子，ＰＬＣ采用ＡＢ，中繼采用ＯＭＲＯＮ，而傳送部分采用了丹佛斯系列，可謂多國部隊集于一身：）

本公司制作電氣控制柜與低壓配電柜，歡迎合作！

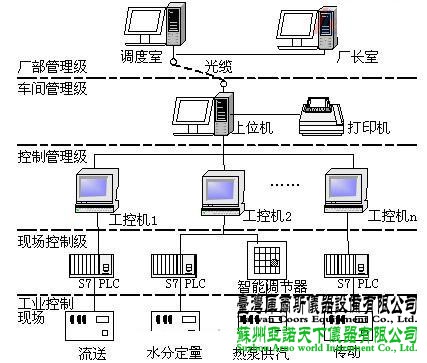

我們一直認為PLC才是生產系統核心，而工控機則是管理系統，核心，從而組成DCS系統：

3、 制作控制柜及現場施工

1）制作控制柜時，我們先畫出PLC的電源進線接線圖和輸出執行元件的供電接線圖；

2）畫出電氣柜內元器件布置圖，相互間接線圖；畫出控制面板元器件布置圖。

3）如果PLC的供電電源帶有干擾，設置濾波器、隔離變壓器，另外我們把信號線、電源線、
動力線分開，并用線槽或金屬管走線。
4）我們也特別注意安裝要安全、正確、可靠、合理、美觀，并處理好PLC的接地，同時
注意提高系統的抗干擾能力，注意防火防爆！

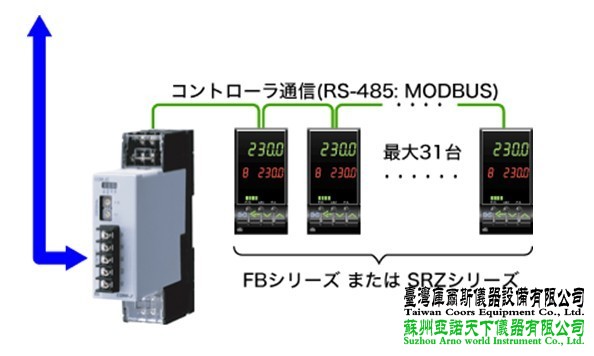

5） 通訊系統的選擇：PROFIBUS現場總線通訊距離長，容易擴展，但通訊速度慢，通訊數據量小；
工業以太網通訊速度快，交換數據量較大，但通訊距離大，長距離有衰減，不易擴展，網絡通訊的ZUI

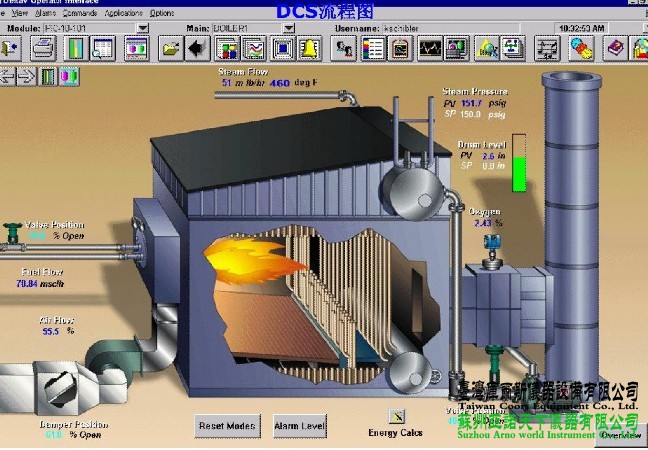

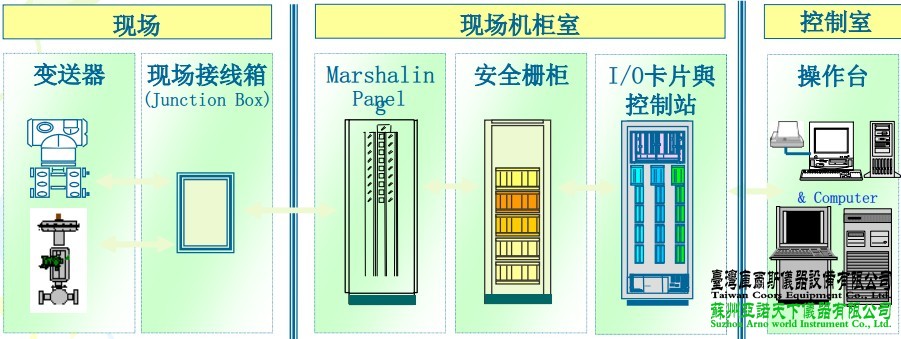

終目的是形成集散監控系統（DCS系統：

如上為超薄工控機，我們ZUI終還是把下位機與上位機相結合，通俗地說：把PLC系統與電腦系統融為一體!

4、 系統調試
系統安裝完畢后我們進行調試，一般先對各單元環節和各電柜分別進行調試，然后再按動作順序，模擬輸入控制信號，逐步進行調試，觀察程序執行和系統運行是否滿足控制要求，如果有問題，先修改軟件，必要時再調整硬件，直到符合要求為止。沒有問題后，投入運行考驗（如下圖-2013年1月底為中核蘇閥調試閥門系統：）

上圖為：2009年11月11日，我們在吉林石化現場調試大型項目：中央空調系統（這是其中的一臺內機系統：本公司王工帶隊）

5、 編制技術文件
系統調試和運行考驗成功后，我們就整理技術資料，編制技術文件，包括電氣原理圖、元件明細表、軟件清單、使用說明書等,并提供給業主。
6、 培訓客戶
為了方便客戶操作和必要的維護，每次項目即將結束，我們都會對客戶進行培訓，直到用戶能完全獨立操作為止。

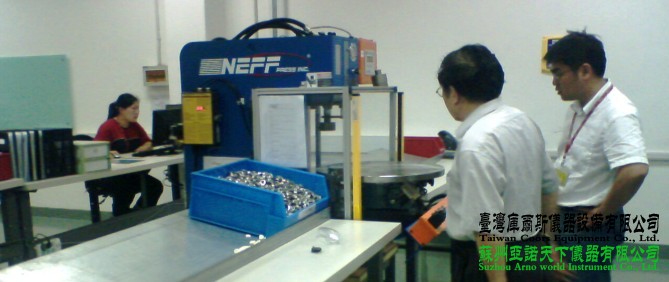

(蘇州工業園區福斯流體-本公司朱工）
7、 售后服務與改造
我們?yōu)橛脩籼峁㈱UI快速周到的服務，同時在合同中注明：“我們一般提供兩年的保修期，終生維護，在保修期內，如確認是質量問題，我們免費更換和維修！” 。

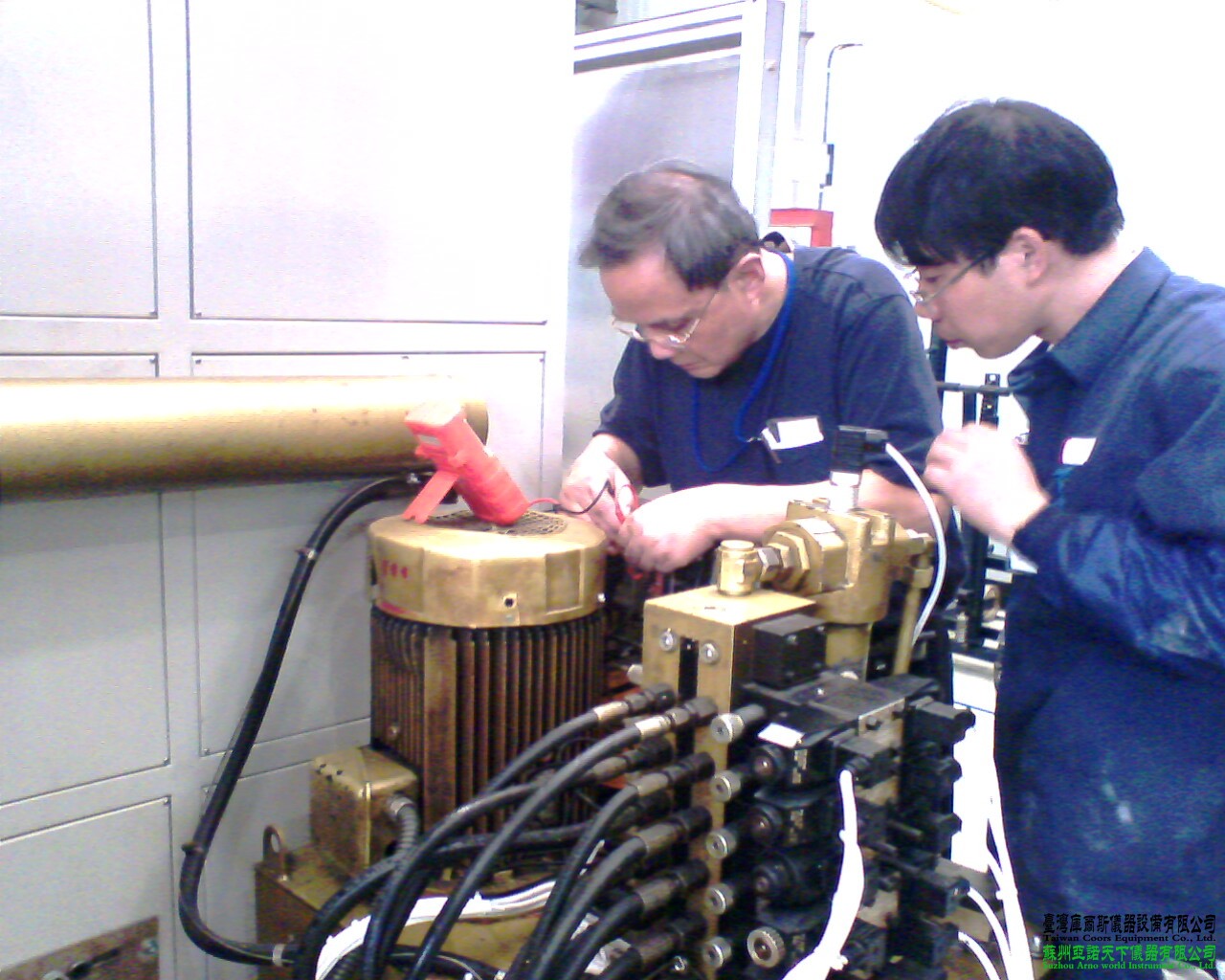

上圖為：2006年8月底，我公司周工在阿海琺集團調試檢修老設備的油路..
------------------------------------------------------------------------------------------------------------------------------------------------------------




公司ZUI終形成下位機與上位機的結合，具體該DCS系統，請點擊“集散系統”主菜單，謝謝


謝謝合作，歡迎光臨！
