GB/T457-2008紙和紙板 耐折度的測定
日期：2015-11-30 有1121人瀏覽

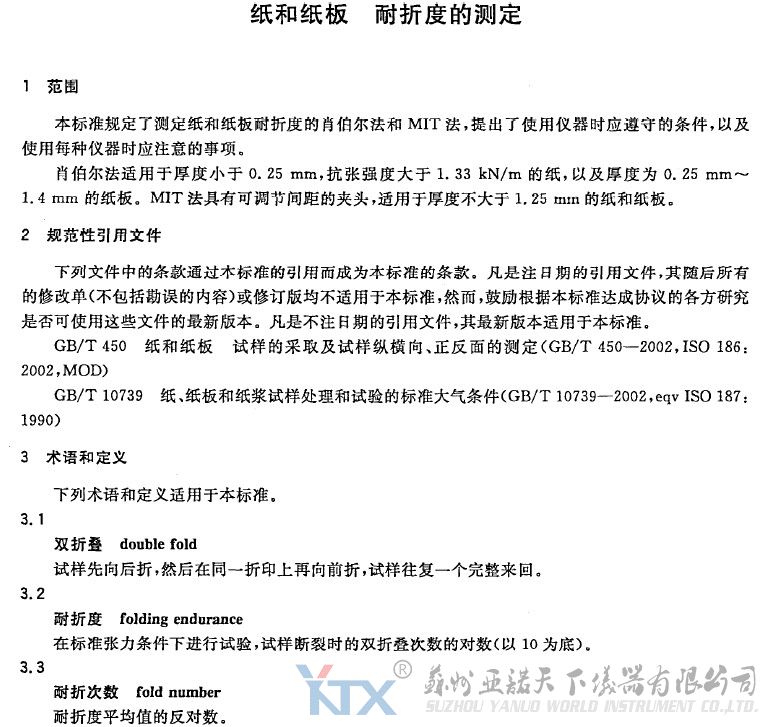

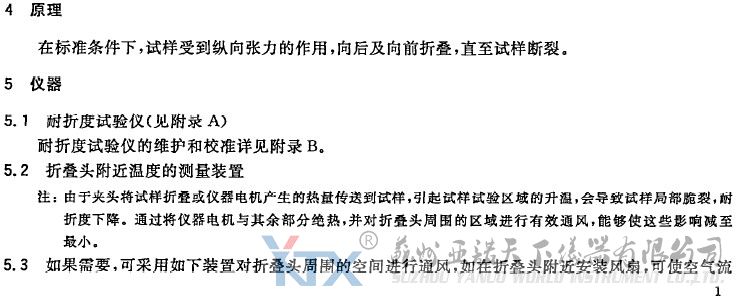

前言
本標準修改采用了ISO5626：1993《紙耐折度的測定》，其中紙板肖伯爾儀耐折度法沒有相關國際標準；
本標準與ISO5626：1993主要差異如下：
—取消了ISO5626：1993中勒莫林（Kohler Mmolin）和洛瑪吉（Lhomargy）兩種儀器的測定方法；
—增加了紙板肖伯爾儀耐折度方法；
本標準是對GB/T457-2002《紙耐折度的測定（肖伯爾法）》、GB/T1538-1979《紙板耐折度的測定法（肖伯爾式測定儀）》及GB/T2679.5-1995《紙和紙板耐折度的測定（MIT耐折度儀法）》三個標準的整合修訂；
本標準代替GB/T457-2002、GB/T1538-1979和GB/T2679.5-1995；
本標準與GB/T457-2002、GB/T1538-1979和GB/2679.5-1995相比，主要差異如下：
—增加了前言；
—增加了規范性引用文件（本版的第2章）；

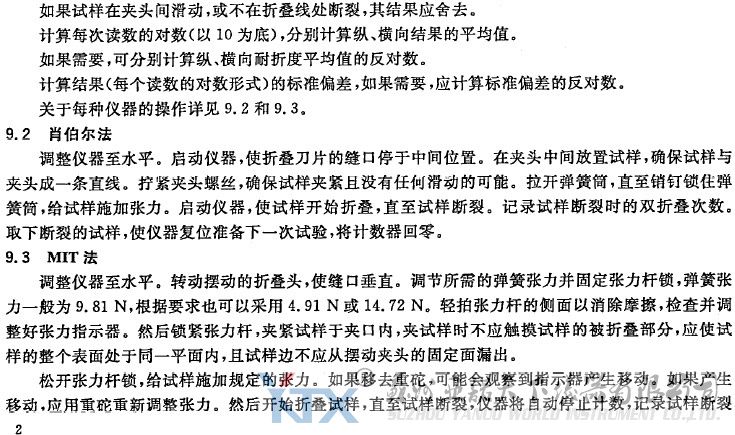

—試驗方法中增加了通用要求（本版的9.1）；
—試驗方法中增加了MIT儀（本版的9.3）；

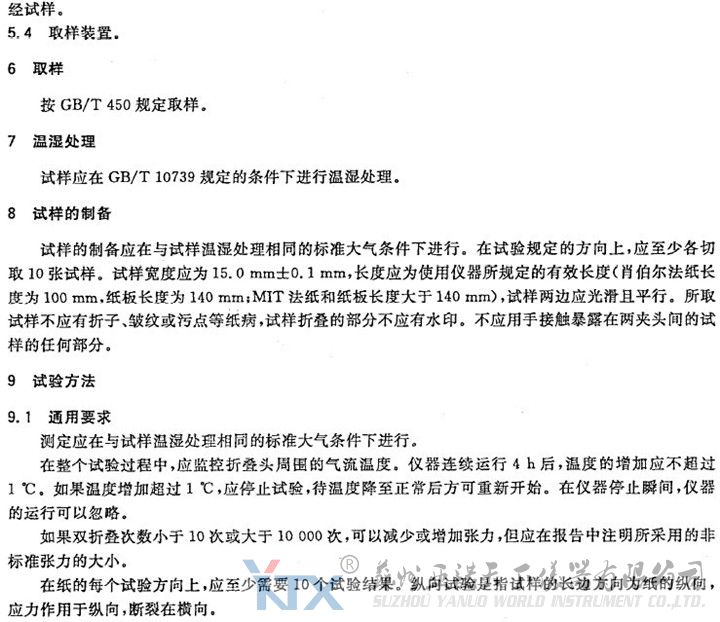

—修改了試樣制備，在試驗要求的方向上至少切取10個試樣；試樣寬度為15.0mm士0.1mm，長度為使用儀器的有效長度；

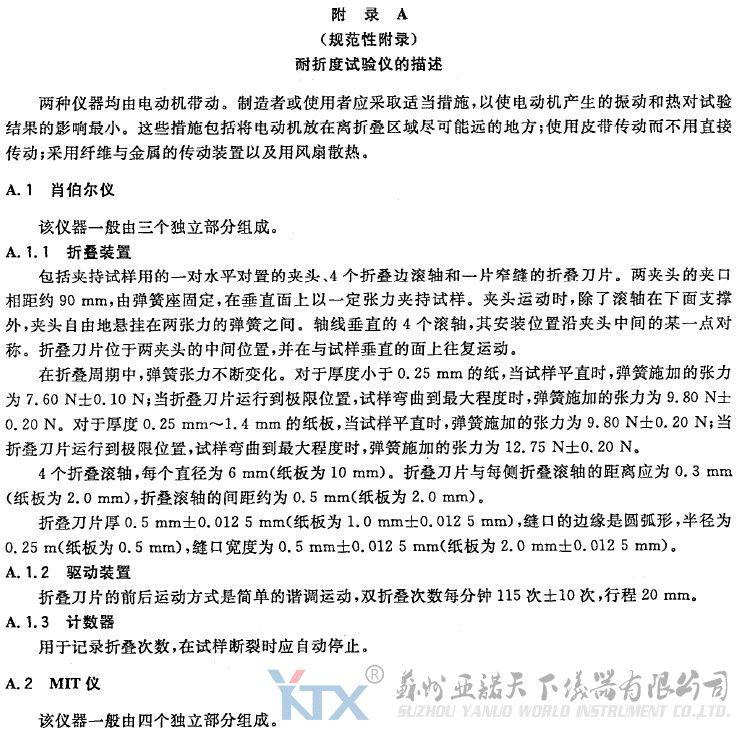

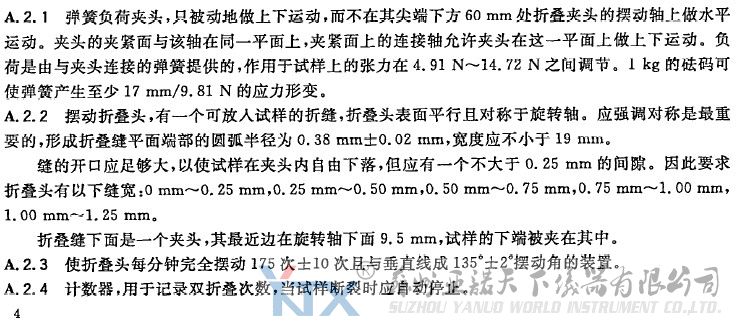

—增加了儀器的描述（見附錄A）；

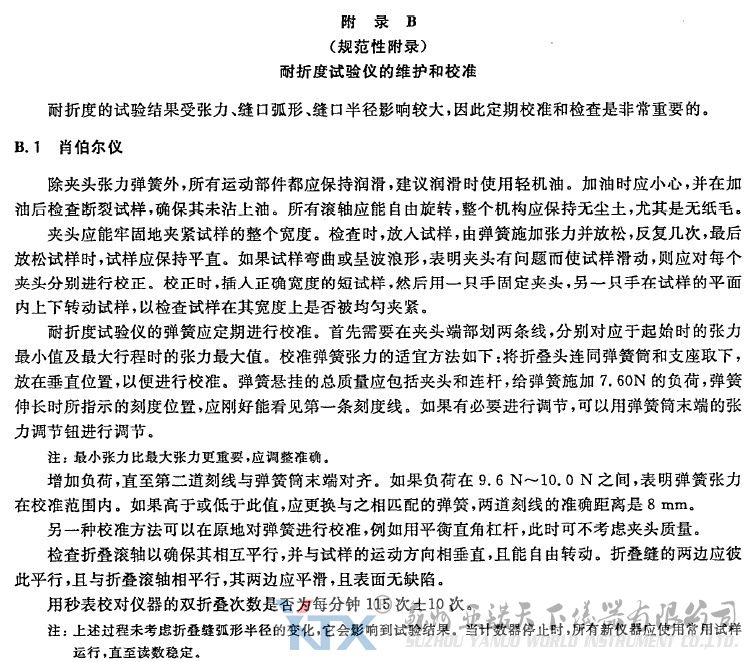

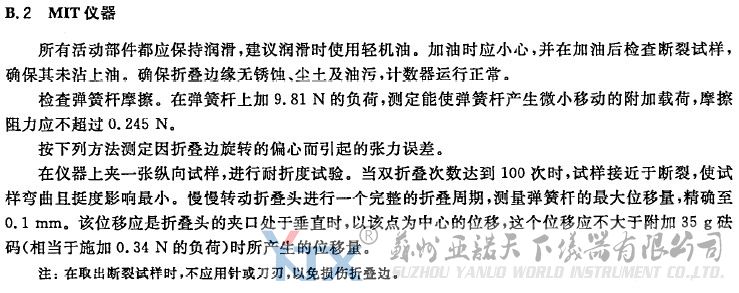

—增加了儀器的維護和校準（見附錄B）；
—增加了本標準與對應的ISO5626：1993章節編號對照表（參見附錄C）；
—增加了本標準與ISO5626：1993技術性差異及原因（參見附錄D）；
本標準的附錄A、附錄B是規范性附錄，附錄C、附錄D是資料性附錄；
本標準由中國輕工業聯合會提出；
本標準國內造紙工業標準化技術委員會歸口；
本標準起草單位：中國制漿造紙研究院；
本標準主要起草人：王振
本標準所代替標準的歷次版本發布情況為：
—GB/T457-1964、GB/T457-1979、GB/T457-1989、GB/T457-2002；
—GB/T1538-1979；
—GB/T2679.5—1981、GB/T2679.5-1995；
本標準委托國內造紙工業標準化技術委員會負責解釋；
附錄C
（資料性附錄）
本標準與對應的ISO5626：1993章節編號對照表
表C.1給出了本標準與對應的ISO5626：1993章節編號對照表。

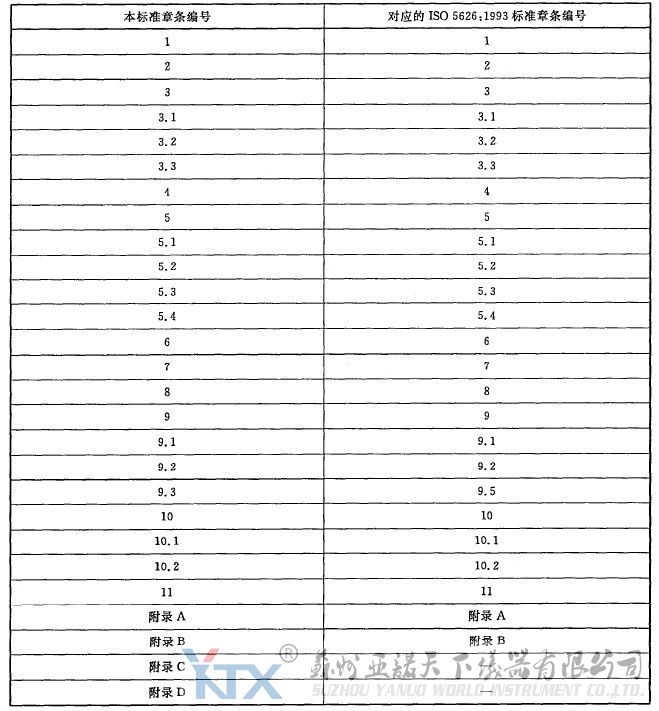

表C.1本標準與對應的ISO5626：1993章條編號對照表
附錄D
（資料性附錄）
本標準與ISO5626：1993技術性差異及原因
表D.1給出了本標準與ISO5626：1993技術性差異及原因一覽表
表D.1本標準與ISO5626：1993技術性差異及原因
| 本標準的章條編號 | 技術性差異 | 原因 |
| 1 | 范圍中增加了0.25mm～1.4mm厚度的紙板；MIT法適用于厚度不超過1.25mm的紙和紙板 | 我國國情需要 |
| 5 | 增加了紙板耐折度肖伯爾法 | 我國常用到此方法 |
本文位置：試驗解決方案同類閱讀
48小時熱度排行
- 創傷骨科應用 2023-12-14
- 安全鞋外底剛性試驗機 2023-04-23
- DIN55662涂層和清漆耐高壓水沖擊試驗 2023-04-01
- Ford FLTMBO160-04涂料油漆耐高壓水噴 2023-04-01
- Ford VCS 1029,54719高壓蒸汽噴射試驗 2023-04-01
- PV3987高光耐磨測試方法 2023-03-17
- 馬丁代爾織物耐磨性測試：ISO 12947最 2023-02-27
- 手機可靠性測試包括哪些檢測項目和標 2023-02-27
參與評論
