平板法檢測通信管摩擦系數

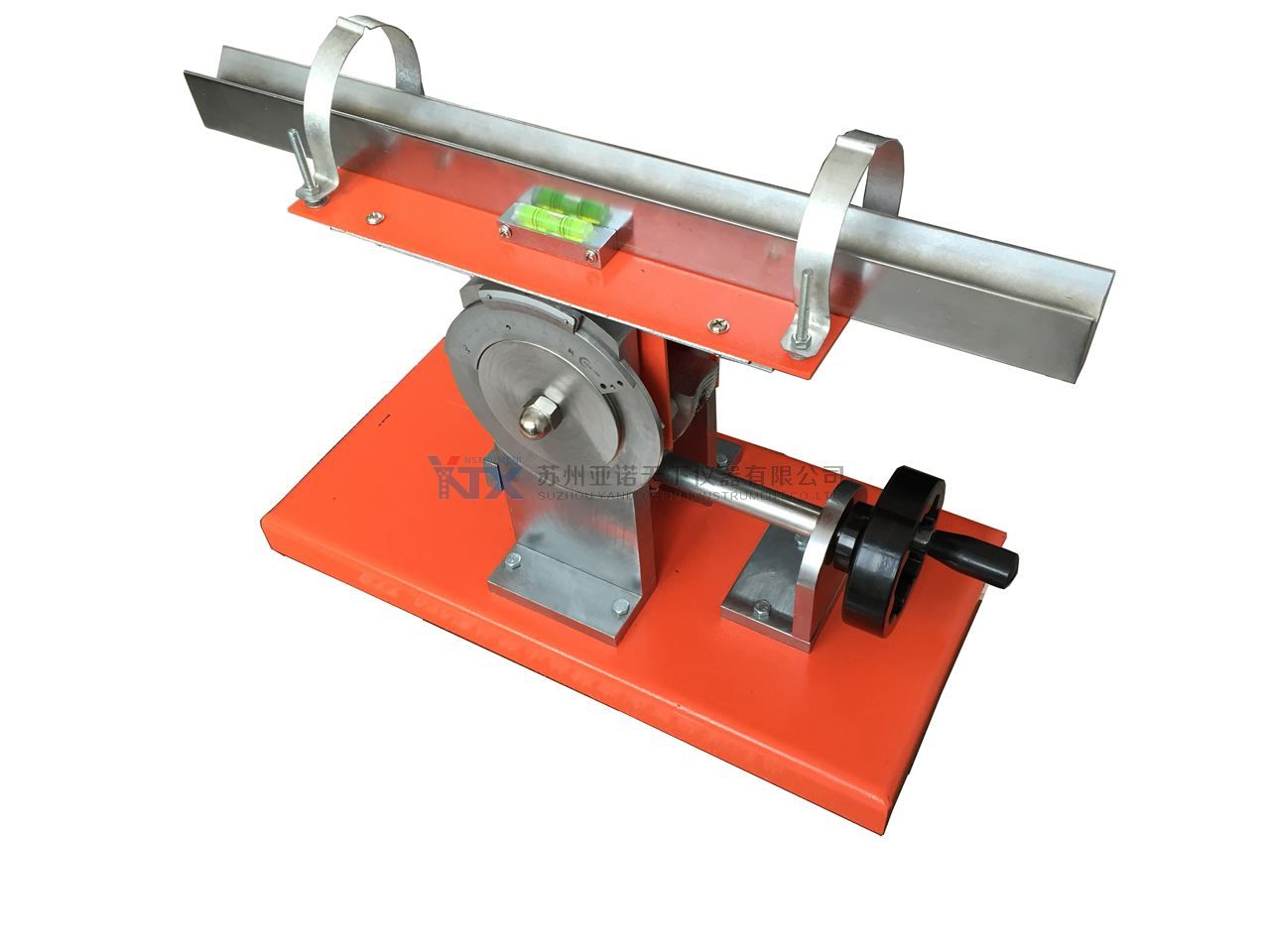

     CRS-FC45通信管內壁靜摩察系數測試儀是亞諾天下儀器公司專為生產、質量監督、工程施工和監理等單位測量通信管內壁靜摩擦系數而設計和生產的。具有結構合理、操作簡單、使用性廣、測量精度高、測量安全可靠等特點，儀器主要由可調整底座、角度調整機構（螺紋傳動機構,軸承支撐,螺桿,波紋輪和連桿）、通信管安裝底座、安裝卡,緊固活節螺桿,坡度規與垂掛體,碟形螺帽和標定用通信管及標準棒等組成。CRS-FC45通信管內壁靜摩察系數測試儀符合中華人民共和國GB/T24456-2009 高密度聚乙烯硅芯管，JT/T 683-2009通信管道靜擦系數測量儀，JTT496-2004公路地下通信管道高密度聚乙烯硅芯塑料管與YD／T 841—2008《地下通信管道用塑料管》等相關技術標準的要求。

2 主要技術參數

●測量范圍：0～45°
●測量度：2.0′
●試棒重量：270g±2g

●試棒光潔度：6.3微米 或 0.2-0.5微米

●試棒材料邵氏硬度：HD59±3

3 結構組成

CRS-FC45通信管內壁靜摩擦系數測試儀主要有以下幾部分組成：

3.1  底座

3.2  手搖輪及傳動桿

3.3  蝸輪蝸桿

3.4  上底板

3.5  角度尺及副尺

3.6  V型卡鐵及水平裝置固定夾

3.7  試棒及鏈繩

4 操作步驟

●準備：調整底座的螺栓使其底面處于水平，將待測通信管安裝底座與其底板調整水平，根據經驗角度少于5°的狀況也是可以的。

●角度標定：將待標定用通信管安裝在其安裝底座內并用固定卡鎖緊。將標準棒置入通信管上端內外留20毫米。順時針方向慢轉波形輪使安裝底板的活動端緩慢抬高，角度規讀數增大，至標準棒移動。將讀數換算成正玄函數數值，同隨機的標定證書值比對，數值在許可范圍內即可，否則，調整坡度規是其保持一致。

●測試：安裝和調整步驟及要求與標定程序一樣。所不同的是一根被測管應按45°或90°為一個測量方向，并重復測量9次，記錄測量數據并取算術平均值為測量結果。

5 注意事項

●為了保障測量結果的準確度，在測量前應按要求做好角度標定工作、在標定和測試過程中應注意標定棒的保護，以防損壞和降低精度。
    ●為了確保螺紋的正常運轉和傳動應保持其清潔和潤滑使其轉動靈活不發卡。在試驗過程中應注意控制好波形輪的轉動速度，保持底板的緩慢抬升。長時間不用時應將底板放置在專用支撐桿上。
    ●在保管時應注意保護坡度規的完整和清潔，垂掛體及其拉線的完好。
    ●清潔試樣測量區域，避免壓縫部位，也可獲得較真實的測量數據。
    ●本儀器知識產權歸本公司所有，嚴禁仿制；否則，本公司將終止履行相關維修義務，并保留法律追究的權利。

6 存儲及保養

CRS-FC45通信管內壁靜摩擦系數測定器及其附件應存放在干燥、清潔、無振動、無易燃、易腐蝕物品的環境條件下。潤滑部分保養步驟：先用細棉布將灰塵擦拭干凈，通信管內壁靜摩擦系數測試儀潤滑部分再加入潤滑機油、或由黃油槍加入。

7 裝箱單
