GB/T 4745-1997 織物表面抗濕性測試方法
本標準規定了一種測定各種已經或未經抗水或據水整理織物表面抗濕性的沾水試驗方法。
本標準不適應測定織物的滲水率，故不能用來預測織物的防雨滲透性。
下列標準所包含的條文，通過在本標準中引用而構成為本標準的條文。本標準出版時，所示版本均為有效。所有標準都會被修訂，使用本標準的各方應探討使用下列標準ZUI新版本的可能性。
GB 6529-86 紡織品的調濕和試驗用標準大氣（NEQ ISO 139:1987）
沾水等級：spray rating
表示織物表面抗濕性的程度。
把試樣安裝在卡環上并與水平成45°角放置，試樣中心位于噴嘴下面規定的距離。用規定體積的蒸餾水或去離子水噴淋試樣。通過試樣外觀評定標準及圖片的比較，來確定其沾水等級。

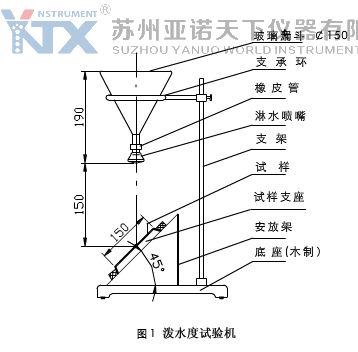

5．1 潑水度試驗機(見圖1)由一個垂直夾持的150mm漏斗和一個金屬噴嘴組成，用10mm口徑橡皮管連接噴嘴(5．2)和漏斗。漏斗頂部到噴嘴底部的距離為190mm。

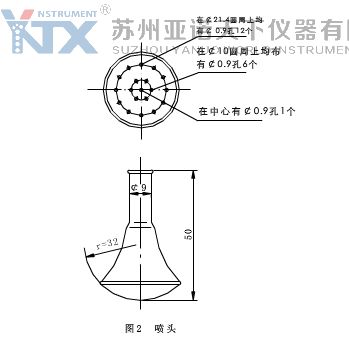

5．2 金屬噴嘴（見圖2）有個圓面其上均布著19個∮0.9mm的孔。250mL水注入漏斗后其持續噴淋時間應在25-30S之間。
5．3 試樣夾持器由兩個能互相配合的木環或金屬環組成，內環的外徑為150mm(象繡花繃架)，試樣可被緊緊夾于其中。試驗時應將卡環安置在一個合適的支座上，使其成45度傾角，試驗面的中心在噴嘴表面中心下150mm處。
5．4 蒸餾水或去離子水，溫度為20℃±2℃或27℃±2℃。
6．1 調濕和試驗溫濕度在內外貿易、商檢、品牌產品評定、仲裁和新產品考核中應按GB 6529規定進行。
6．2 常規檢驗或另有協議可在室溫或實際條件下進行。
取樣后盡量少用手觸摸，從織物的不同部位至少取三塊180mm見方的試樣，盡可能使試樣具有代表性。不要從帶有折皺或折痕的部位取樣。
8．1 試樣在第6章所規定的大氣條件中至少調濕處理24h。
8．2調濕后，用試樣夾持器(5．3)夾緊試樣，放在支座上，試驗時織物正面朝上。除另有要求，應將試樣經向與水流方向平行。將250mL水(5．4)迅速而平穩地注入漏斗(5．1)中，以便淋水持續進行。淋水一停，迅速將夾持器連同試樣一起拿開，使織物正面向下幾乎成水平。然后對著一個硬物輕輕敲打二次(在繃框徑向上相對的兩點各一次)，敲打后，試樣仍在夾持器上，根據觀察到的試樣潤濕程度，用ZUI接近的下列文字描述及圖片表示的級別來評定其等級，不評中間等級。
沾水等級：
-
1級--受淋表面全部潤濕。
-
2級--受淋表面有一半潤濕，這通常是指小塊不連接的潤濕面積的總和。
-
3級--受淋表面僅有不連接的小面積潤濕。
-
4級--受淋表面沒有潤濕，但在表面沾有小水珠。
-
5級--受淋表面沒有潤濕，在表面也未沾有小水珠。
本試驗報告應包括下列內容：
本文位置：試驗解決方案- 創傷骨科應用 2023-12-14
- 安全鞋外底剛性試驗機 2023-04-23
- DIN55662涂層和清漆耐高壓水沖擊試驗 2023-04-01
- Ford FLTMBO160-04涂料油漆耐高壓水噴 2023-04-01
- Ford VCS 1029,54719高壓蒸汽噴射試驗 2023-04-01
- PV3987高光耐磨測試方法 2023-03-17
- 馬丁代爾織物耐磨性測試：ISO 12947最 2023-02-27
- 手機可靠性測試包括哪些檢測項目和標 2023-02-27
