應用領域：
三坐標（三次元）測量儀/三次元測量機/三坐標測量機主要用于機械、洗車、航空、軍工、模具等行業中的箱體、機架、齒輪、凸輪、蝸輪、葉片、曲線、曲面等的測量。
三坐標（三次元）測量儀/三次元測量機/三坐標測量機主要用于機械、洗車、航空、軍工、模具等行業中的箱體、機架、齒輪、凸輪、蝸輪、葉片、曲線、曲面等的測量。
| 儀器特點：

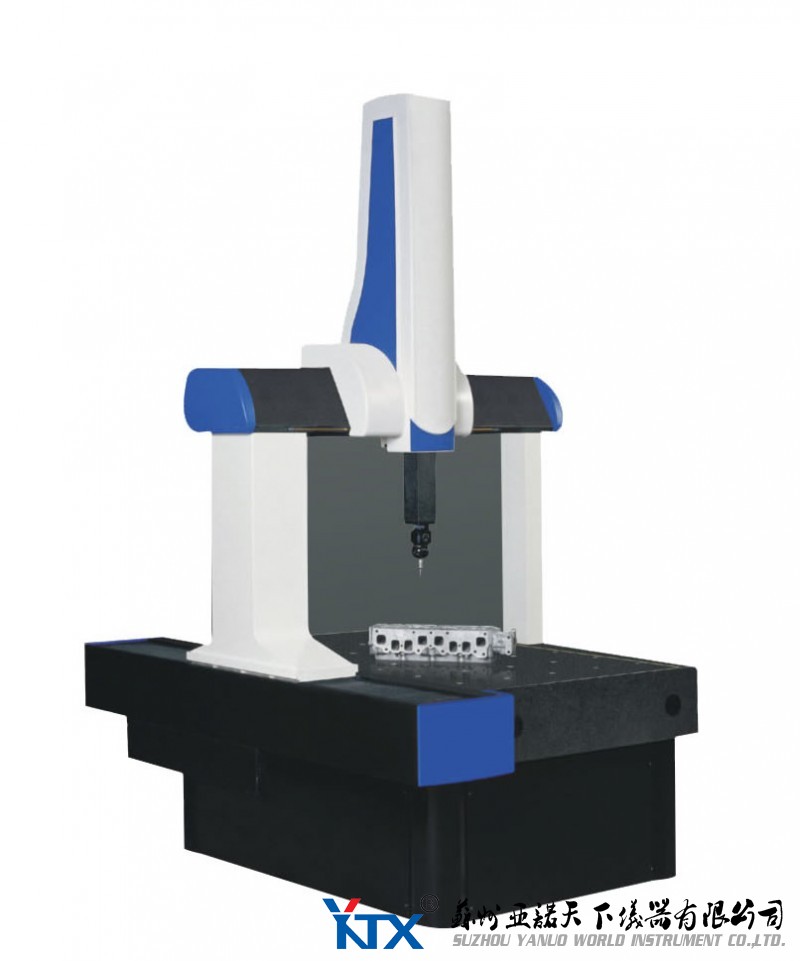

該系列三坐標測量儀主體結構由花崗石的導軌和工作臺，移動橋式結構組成，保證整機機械系統的精確穩定；無摩擦的全氣浮支撐導軌，ZUI大限度的減少運動中的角擺；自粘式帶狀金屬光柵心與平臺、橫梁用Z軸花崗石基體融為一體，使其三軸具有同樣的溫度膨脹系數，從而增加了儀器的穩定性。 |
 |
 |
| 三坐標測量機型號 | Dragon654 | Dragon765 | Dragon865 | Dragon875 |
| 測量范圍而（mm） | X 500 | X 600 | X 600 | X 700 |
| Y 600 | Y 700 | Y 800 | Y 800 | |
| Z 400 | Z 500 | Z 500 | Z 500 | |
| 外形尺寸（mm） | X 950 | X 1050 | X 1050 | X 1150 |
| Y 1050 | Y 1200 | Y 1300 | Y 1300 | |
| Z 2000 | Z 2200 | Z 2200 | Z 2200 | |
| 分辨率 | 0.5 | 0.5 | 0.5 | 0.5 |
| 示值誤差 | 3.5+L/250 | 4.5+L/200 | 4.5+L/200 | 5.0+L/200 |
| 空氣壓力（kg/cm²,NL/min） | 0.6~0.8Mpa | 0.6~0.8Mpa | 0.6~0.8Mpa | 0.6~0.8Mpa |
| ZUI大承受重量（kg） | 300 | 500 | 500 | 500 |
